Aptomat chống giật là gì? Cấu tạo & nguyên lý hoạt động chi tiết nhất
Trong thời đại mà điện năng đóng vai trò quan trọng trong đời sống và sản xuất, việc bảo vệ an toàn điện là yếu tố then chốt. Trong đó, Aptomat chống giật (thường được gọi là CB chống giật hoặc RCCB/ELCB) là thiết bị không thể thiếu trong mọi công trình dân dụng và công nghiệp. Bài viết sau sẽ giúp bạn hiểu rõ: Aptomat chống giật là gì, cấu tạo và nguyên lý hoạt động của nó.
✅ 1. Aptomat chống giật là gì?
Aptomat chống giật là một thiết bị bảo vệ an toàn điện, có khả năng phát hiện dòng điện rò rỉ bất thường và tự động ngắt điện tức thời để ngăn chặn nguy cơ điện giật, cháy nổ hoặc hư hỏng thiết bị.
Tên gọi khác:
-
RCCB (Residual Current Circuit Breaker)
-
ELCB (Earth Leakage Circuit Breaker)
-

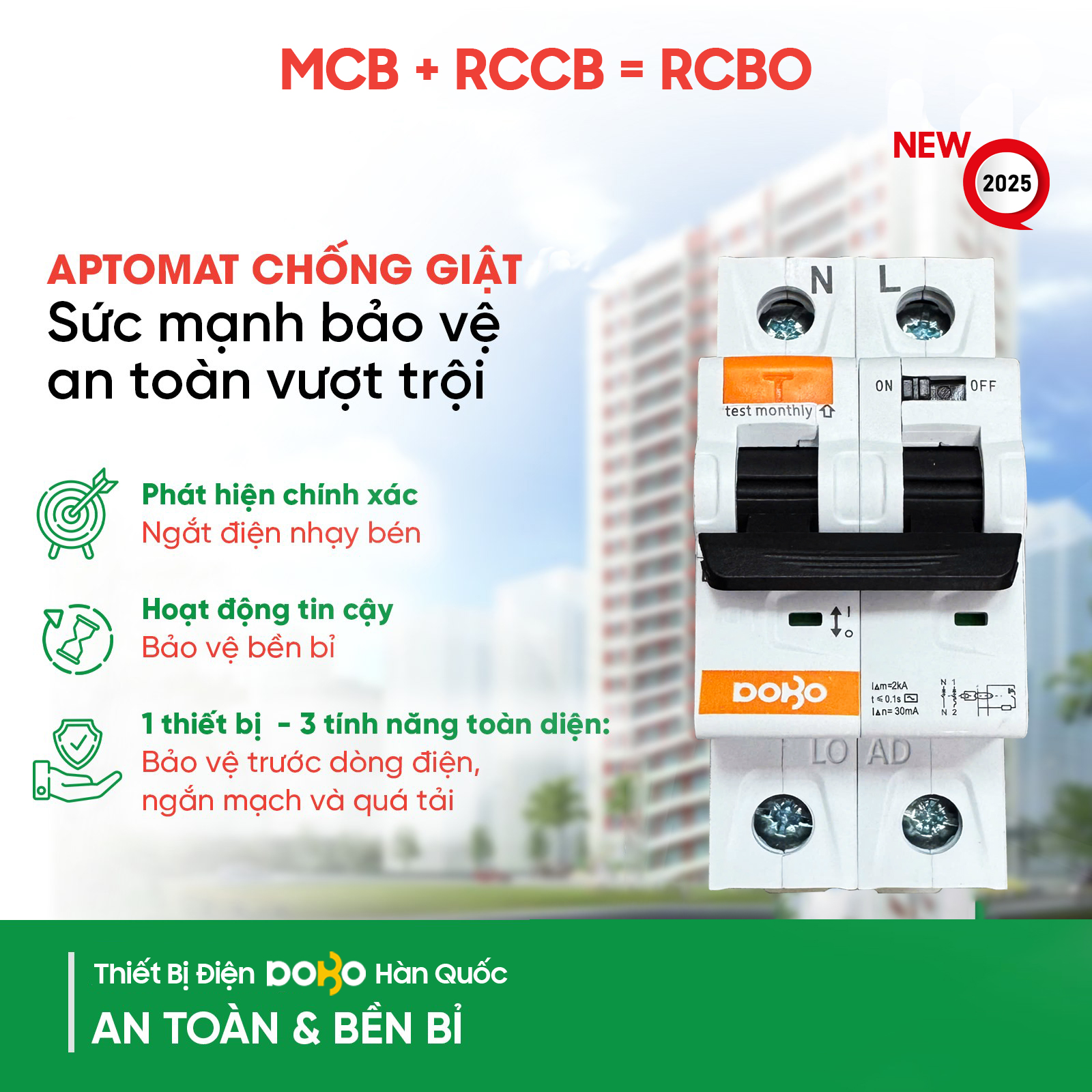

RCBO là kết hợp của MCB + RCCB chống giật. Tạo ra sản phẩm đa năng an toàn
🔌 Công dụng chính của Aptomat chống giật:
-
Ngắt mạch khi có hiện tượng rò điện ra vỏ thiết bị
-
Bảo vệ con người khỏi bị điện giật khi chạm vào thiết bị rò điện
-
Hạn chế nguy cơ cháy nổ do rò điện trong nhà ở, văn phòng, nhà xưởng

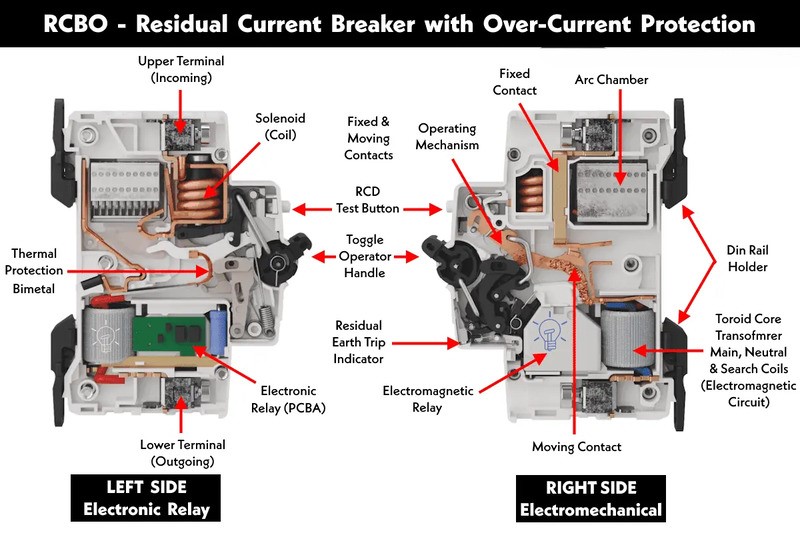

⚙️ 2. Cấu tạo của aptomat chống giật
Một aptomat chống giật tiêu chuẩn sẽ bao gồm các bộ phận chính sau:
1. Biến dòng (CT – Current Transformer)
-
Dùng để giám sát dòng điện chạy qua dây pha và dây trung tính.
-
Nếu hai dòng điện không bằng nhau (chênh lệch tạo ra dòng rò), biến dòng sẽ phát hiện.
2. Cơ cấu nhả (Trip mechanism)
-
Nhận tín hiệu từ biến dòng và thực hiện việc ngắt mạch ngay lập tức.
3. Tiếp điểm đóng – ngắt
-
Cấu trúc như công tắc cơ học, cho phép đóng/ngắt dòng điện chính.
4. Nút test (Test button)
-
Dùng để kiểm tra khả năng hoạt động của aptomat chống giật bằng cách tạo ra dòng rò giả lập.
5. Hộp vỏ cách điện (Housing)
-
Được làm bằng nhựa cao cấp, chống cháy, bảo vệ các linh kiện bên trong.
🔄 3. Nguyên lý hoạt động của aptomat chống giật
Aptomat chống giật hoạt động theo nguyên lý so sánh dòng điện đi và dòng điện về.
-
Bình thường, dòng điện đi (dây pha) và dòng điện về (dây trung tính) sẽ bằng nhau.
-
Nếu có sự rò điện (ví dụ: chạm tay vào vỏ máy giặt bị rò), một phần dòng điện sẽ đi qua cơ thể người → dòng điện về sẽ nhỏ hơn dòng điện đi.
-
Khi chênh lệch vượt ngưỡng định mức (thường là 30mA) → aptomat sẽ ngắt điện ngay lập tức trong vòng 0,02 – 0,03 giây.
⚡ Ví dụ thực tế:
Một thiết bị như bình nóng lạnh bị rò điện ra vỏ → người chạm vào sẽ có nguy cơ điện giật → aptomat chống giật sẽ ngắt điện gần như ngay lập tức, giúp bảo vệ tính mạng người dùng.
📐 4. Phân loại aptomat chống giật phổ biến
| Loại thiết bị | Tên viết tắt | Chức năng |
|---|---|---|
| Aptomat chống giật | RCCB, ELCB | Bảo vệ chống rò điện, chống giật |
| Aptomat chống giật có bảo vệ quá tải | RCBO | Kết hợp chống giật + quá tải/chập mạch |
👉 RCCB: Chuyên dùng để chống giật, không bảo vệ quá tải.
👉 RCBO: Kết hợp cả hai – vừa chống giật vừa chống quá tải, rất tiện lợi.
📏 5. Các thông số quan trọng cần biết
| Thông số | Ý nghĩa |
|---|---|
| In (A) | Dòng điện định mức chịu tải (thường là 16A, 20A, 32A…) |
| IΔn (mA) | Dòng điện rò rỉ tối đa mà thiết bị chịu được trước khi ngắt (thường là 10mA – 30mA) |
| Thời gian ngắt | 0,02 – 0,03 giây |
| Số cực | 2P (1 pha), 4P (3 pha) |

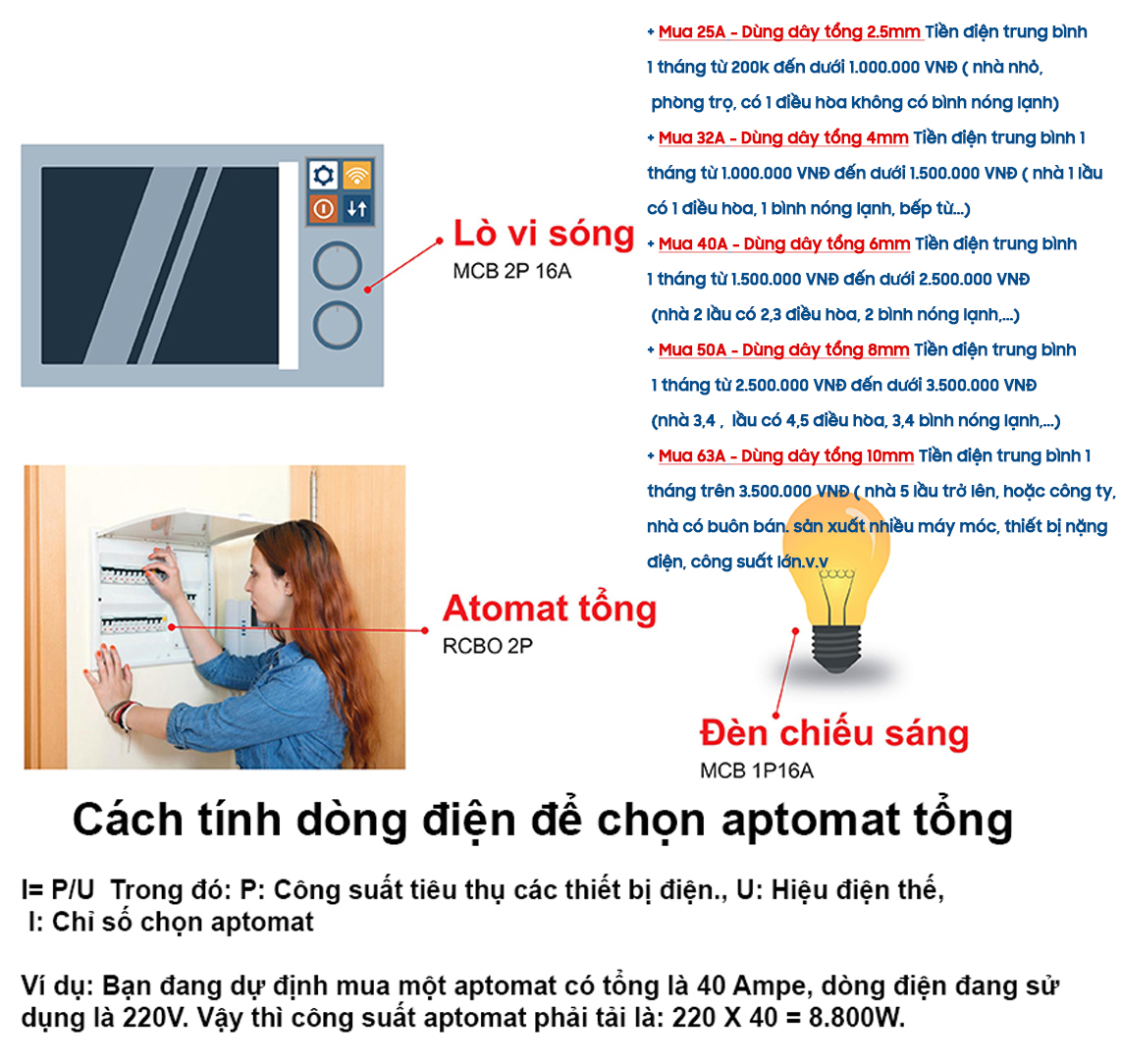

🛠️ 6. Hướng dẫn lắp đặt aptomat chống giật
-
Chọn loại aptomat phù hợp với công suất thiết bị sử dụng và nguồn điện (1 pha hay 3 pha).
-
Ngắt nguồn điện chính trước khi lắp đặt.
-
Đấu dây đúng cực: Lưu ý đầu vào (IN) và đầu ra (OUT), dây pha và dây trung tính.
-
Kiểm tra tiếp đất: Nếu hệ thống không có dây tiếp địa, hiệu quả chống giật có thể giảm.
-
Ấn nút “Test” để kiểm tra hoạt động trước khi sử dụng chính thức.
📌 Lưu ý: Nên nhờ thợ điện có kinh nghiệm lắp đặt để đảm bảo an toàn tuyệt đối.
🚨 7. Khi nào cần thay thế aptomat chống giật?
-
Thiết bị không ngắt khi nhấn nút test
-
Phát hiện rò điện nhưng không ngắt mạch
-
Thiết bị đã sử dụng trên 5 – 7 năm
-
Có hiện tượng nóng bất thường, cháy xém, nứt vỏ
🛒 8. Mua aptomat chống giật ở đâu uy tín?
✅ 9. Kết luận
Aptomat chống giật là thiết bị bảo vệ an toàn cực kỳ quan trọng, nhất là trong môi trường ẩm ướt như nhà tắm, nhà bếp hoặc nhà máy sản xuất. Hiểu rõ cấu tạo, nguyên lý hoạt động và cách sử dụng đúng sẽ giúp bạn phòng tránh được nhiều sự cố điện nguy hiểm.
Hãy trang bị aptomat chống giật cho hệ thống điện ngay hôm nay để bảo vệ bản thân và gia đình khỏi những tai nạn điện đáng tiếc!
